Manueller Pantograph

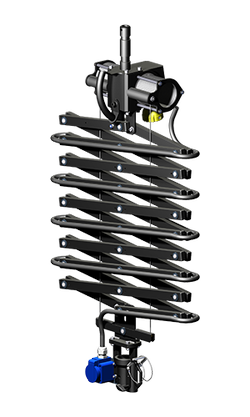

Lampyris manuelle Pantographen

verfügen über äußerst präzise geführte Aluminium-Vierkanthohlsprossen, welche einen stabilen Auszug der Vertikalachsen gewährleisten. Das Radialspiel ist somit vernachlässigbar gering. Die schwarz eloxierten Vierkant Hohlprofi le vereinen geringes Gewicht verbunden mit hoher Verwindungssteifi gkeit. Das Getriebegehäuse ist aus einem Aluminiumblock gefräst und ebenfalls schwarz eloxiert. Das wartungsfreie Schneckengetriebe ist selbsthemmend untersetzt, wodurch eine zügige Bewegung des Pantographen erreicht wird. Ein automatischer Anschlag in der Seiltrommel ermöglicht die individuelle Begrenzung des maximalen Auszugs (mechanischer Seilstop bei Erreichen der Auszugsvorgabe). Die Pantographen werden standardmäßig oben mit einem DIN 28 mm TV-Zapfen oder auf Wunsch mit entsprechenden Laufwagen geliefert. Eine DIN 17/29 mm TV-Hülse unten dient zur Aufnahme der Leuchtkörper. Kompromisslos saubere Verarbeitung bis ins Detail zeichnet Lampyris-Produkte für den harten Studio-Einsatz aus.

Nach Erreichen des vorgegebenen Auszugs verhindert der automatische Seillängenanschlag das komplette Abwickeln des Tragseils von der Seiltrommel. Es bleiben somit immer die aus Sicherheitsgründen vorgeschriebenen zwei Seilwicklungen auf der Wickeltrommel. Durch die große Öff nung der Trommel ist die Kupferverpressung am Seilende bequem und sicher zu kontrollieren.

Die DIN 17/29 mm TV-Hülse ermöglicht die komfortable und problemlose Montage unterschiedlicher Scheinwerferbügel. Die Knebelschraube mit Sicherungsstift ist unverlierbar an der Hülse befestigt.

Zubehör

• Rohrlaufwagen für 48,3 mm Rohr
• C-Klemme für 48,3 mm Rohr
• Stangenbedienung mit Adapter für Akkuschrauber
